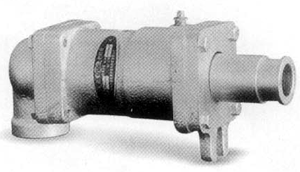

Dd/Dd-F型旋轉接頭

結構簡介：

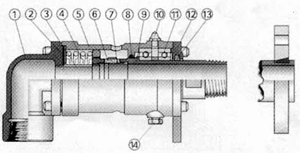

   空心軸（9）通過螺紋或法蘭連接到輥子或輥筒上，為主要的旋轉部件，與設備作同步運動。密封環（6）與空心軸和波紋補償器（4）共同組成浮動的雙端面密封摩擦副，有利于減小由于大、重設備同心度差而帶來的密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承（11）的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。

1、彎通　  2、墊片　  3、保護套 　 4、波紋補償器  5、殼體　　6、密封環  7、定位套　　8、密封圈　　  9、空心軸  10、注油嘴 11、軸承　　 12、壓蓋 　　 13、防塵圈 14、放油塞


訂貨時注意事項：
　1、型號說明
　　Dd--端面密封結構，單向螺紋連接式；
　　Dd-F--端面密封結構，單向法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：500RPM
　最高溫度：200℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

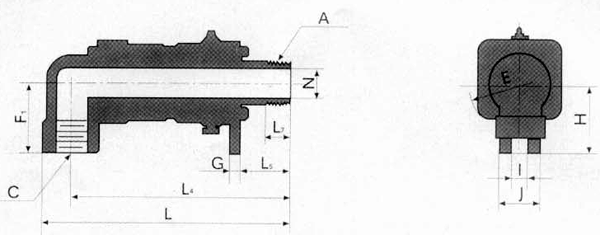

Dd型旋轉接頭
規格 型號 A C E F1 G H I J L L4 L5 L7 N
10 Dd-10 R3/8 R3/8 79 40 8 55 14 34 164 149 36 16 10
15 Dd-15 R1/2 R1/2 79 40 8 55 14 34 175 158 42 20 14
20 Dd-20 R3/4 R3/4 89 45 10 65 18 38 197 177 45 22 18
25 Dd-25 R1 R1 110 55 10 70 14 40 256 231 63 25 25
32 Dd-32 R1-1/4 R1-1/4 119 78 11 82 18 48 264 234 57.5 28 32
40 Dd-40 R1-1/2 R1-1/2 125 83 10 92 20 50 288 256 60 30 38
50 Dd-50 R2 R2 167 88 10 95 18 42 308 270 56 32 50
65 Dd-65 R2-1/2 R2-1/2 186 110 14 120 20 50 359 314 72 42 65
80 Dd-80 R3 R3 207 115 16 130 24 54 404 348 94 45 75

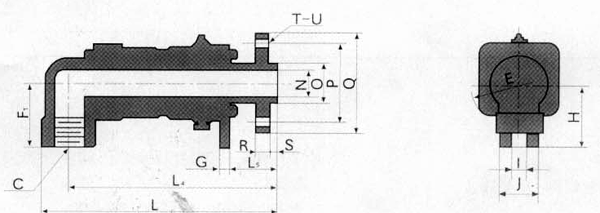

Dd-F型旋轉接頭
規格 型號 C E F1 G H I J L L4 L5 N O P Q R S T U
15 Dd-F15 R1/2 79 40 8 55 14 34 185 170 57 10 26 65 95 14 8 4 14
20 Dd-F20 R3/4 89 45 10 65 18 38 201 181 49 18 29 75 105 16 8 4 14
25 Dd-F25 R1 110 55 10 70 14 40 257 232 64 25 40 85 115 16 10 4 14
32 Dd-F32 R1-1/4 119 78 11 82 18 48 266 236 59.5 32 44 100 140 18 12 4 18
40 Dd-F40 R1-1/2 125 83 10 92 20 50 299 267 71 38 49 110 150 18 12 4 18
50 Dd-F50 R2 167 88 10 95 18 42 320 282 68 50 60 125 165 20 15 4 18
65 Dd-F65 R2-1/2 186 110 14 120 20 50 359 314 72 65 75 145 185 20 18 4 18
80 Dd-F80 R3 207 115 16 130 24 54 385 329 75 75 90 160 200 20 20 8 18
