DS-G/DS-GF型旋轉接頭

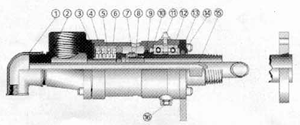

結構簡介：
   空心軸（10）通過螺紋或法蘭連接到輥?zhàn)踊蜉佂采希瑸橹饕男D(zhuǎn)部件，與設備作同步運動。密封環（7）與空心軸和波紋補償器（5）共同組成浮動的雙端面密封摩擦副，有利于減小由于大、重設備同心度差而帶來的密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損，提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承（12）的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。

1、彎頭  　　　2、三通  　3、墊片  　4、保護套
5、波紋補償器  6、殼體  　7、密封環  8、定位套
9、密封圈 　　 10、空心軸 11、軸承  12、壓蓋
13、防塵圈 　　14、內管　 15、放油塞


訂貨時注意事項：
　1、型號說明
　　DS-G--球面密封結構，雙向內管固定螺紋連接式；
　　DS-GF--球面密封結構，雙向內管固定法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：500RPM
　最高溫度：200℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

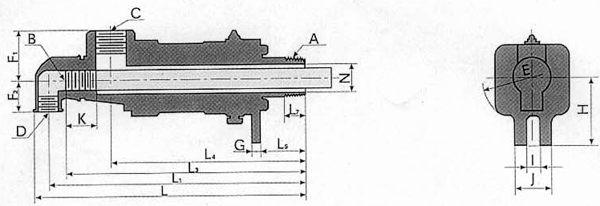

DS-G型旋轉接頭
規格 型號 A B C D E F1 F2 G H I J K L L1 L3 L4 L5 L7 N
15 DS-G15-6 R1/2 G1/8 Rc3/8 Rc3/8 79 29 25 8 55 14 34 15 217 204 191 156 42 20 14
20 DS-G20-8 R3/4 G1/4 Rc1/2 Rc1/2 89 34 30 10 65 18 38 15 244 229 215 175 45 22 18
25 DS-G25-10 R1 G3/8 Rc3/4 Rc1/2 110 42 33 10 70 14 40 28 303 288 273 223 63 25 25
32 DS-G32-15 R1-1/4 G1/2 Rc1 Rc1/2 119 44 38 11 82 18 48 25 311 294 279 224 57.5 28 32
40 DS-G40-20 R1-1/2 G3/4 Rc1-1/4 Rc3/4 125 60 43 10 92 20 50 30 353 335 316 253 60 30 38
50 DS-G50-25 R2 G1 Rc1-1/2 Rc1 167 54 51 10 95 18 42 35 358 338 317 254 56 32 50
65 DS-G65-32 R2-1/2 G1-1/4 Rc2 Rc1-1/4 186 70 62 14 120 20 50 45 422 394 369 295 72 42 65
80 DS-G80-40 R3 G1-1/2 Rc2-1/2 Rc2-1/2 207 75 72 16 130 24 54 38 501 465 433 338 94 45 75
80 DS-G80-50 R3 G2 Rc2-1/2 Rc2-1/2 207 75 72 16 130 24 54 38 501 465 433 338 94 45 75

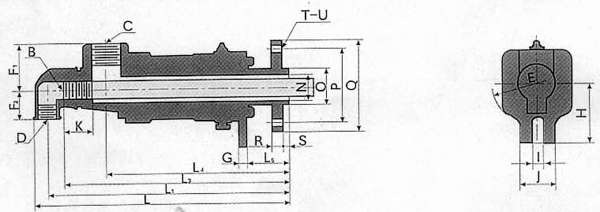

DS-GF型旋轉接頭
規格 型號 B C D E F1 F2 G H I J K L L1 L3 L4 L5 N O P Q R S T U
15 DS-GF15-6 G1/8 Rc3/8 Rc3/8 79 29 25 8 55 14 34 15 222 209 196 161 47 14 26 65 95 14 8 4 14
20 DS-GF20-8 G1/4 Rc1/2 Rc1/2 89 34 30 10 65 18 38 15 248 233 219 179 49 18 29 75 105 16 8 4 14
25 DS-GF25-10 G3/8 Rc3/4 Rc1/2 110 42 33 10 70 14 40 28 304 289 274 224 64 25 40 85 115 16 10 4 14
32 DS-GF32-15 G1/2 Rc1 Rc1/2 119 44 38 11 82 18 48 25 311 296 281 226 59.5 32 44 100 140 18 12 4 18
40 DS-GF40-20 G3/4 Rc1-1/4 Rc3/4 125 60 43 10 92 20 50 30 364 346 327 264 71 38 49 110 150 18 12 4 18
50 DS-GF50-25 G1 Rc1-1/2 Rc1 167 54 51 10 95 18 42 35 370 350 329 266 68 50 60 125 165 20 15 4 18
65 DS-GF65-32 G1-1/4 Rc2 Rc1-1/4 186 70 62 14 120 20 50 45 422 394 369 295 72 65 75 145 185 20 18 4 18
80 DS-GF80-40 G1-1/2 Rc2-1/2 Rc2-1/2 207 75 72 16 130 24 54 38 482 446 414 319 75 75 90 160 200 20 20 8 18
80 DS-GF80-50 G2 Rc2-1/2 Rc2-1/2 207 75 72 16 130 24 54 38 482 446 414 319 75 75 90 160 200 20 20 8 18
