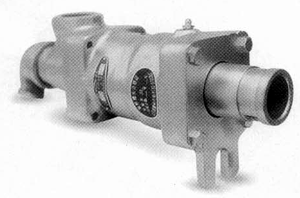

DS-X/DS-XF型旋轉接頭

結構簡介：
   空心軸（12）通過螺紋或法蘭連接到輥?zhàn)踊蜉佂采希瑸橹饕男D(zhuǎn)部件，與設備作同步運動。密封環（9）與空心軸和波紋補償器（7）組成浮動的雙端面密封摩擦副，有利于減小由于大、重設備同心度差而帶來的密封性不好等缺點。密封環由經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損，提高了使用壽命；密封環磨損后，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承（14）的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。

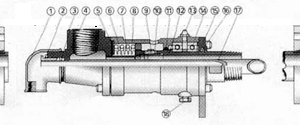

1、彎頭  　　2、填料壓蓋  3、密封填料  　4、三通
5、墊片 　　 6、保護套 　 7、波紋補償器  8、殼體  9、密封環  　10、定位套　 11、密封圈 　 12、空心軸  13、注油嘴 　14、軸承 　　15、壓蓋 　　 16、防塵圈  17、內管  18、放油塞


訂貨時注意事項：
　1、型號說明
　　DS-X--端面密封結構，雙向內管旋轉螺紋連接式；
　　DS-XF--端面密封結構，雙向內管旋轉法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：500RPM
　最高溫度：200℃
　最高壓力：1.8MPa
　適用介質：水、蒸汽、油、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

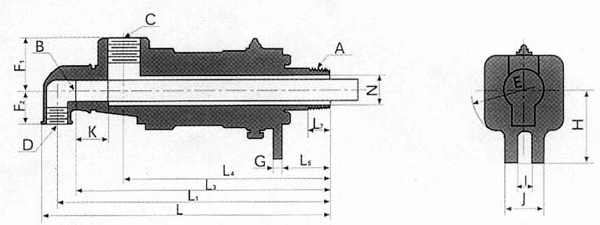

JQDS-X型旋轉接頭
規格 型號 A B C D E F1 F2 G H I J K L L1 L3 L4 L5 L7 N
15 DS-X15-6 R1/2 10 Rc3/8 Rc3/8 79 29 25 8 55 14 34 15 217 204 191 156 42 20 14
20 DS-X20-8 R3/4 12 Rc1/2 Rc1/2 89 34 30 10 65 18 38 15 244 229 215 175 45 22 18
25 DS-X25-10 R1 16 Rc3/4 Rc1/2 110 42 33 10 71 14 40 28 303 288 273 223 63 25 25
32 DS-X32-15 R1-1/4 19 Rc1 Rc1/2 119 44 38 11 82 18 48 47 311 294 293 224 57.5 28 32
40 DS-X40-20 R1-1/2 25 Rc1-1/4 Rc3/4 125 60 43 10 92 20 50 48 353 335 328 253 60 30 38
50 DS-X50-25 R2 31 Rc1-1/2 Rc1 167 54 51 10 95 18 42 49 358 338 331 254 56 32 50
65 DS-X65-32 R2-1/2 40 Rc2 Rc1-1/4 186 70 62 14 120 20 50 59 422 394 383 295 72 42 65
80 DS-X80-40 R3 46 Rc2-1/2 Rc2 207 75 72 16 130 24 54 71 501 465 449 338 94 45 75

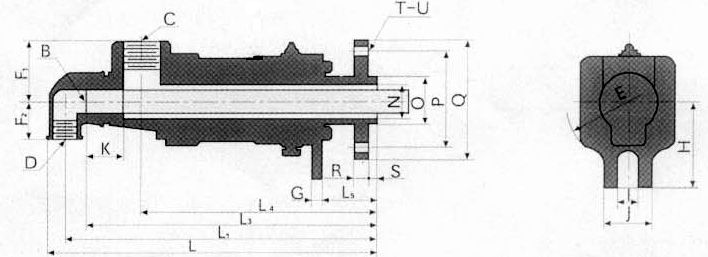

JQDS-XF型旋轉接頭
規格 型號 B C D E F1 F2 G H I K L L1 L3 L4 L5 L6 N o p q r s t u
15 DS-XF15-6 10 Rc3/8 Rc3/8 79 29 25 8 55 14 34 15 222 209 196 161 47 14 26 65 95 14 8 4 14
20 DS-XF20-8 12 Rc1/2 Rc1/2 89 34 30 10 65 18 38 15 248 233 219 179 49 18 29 75 105 16 8 4 14
25 DS-XF25-10 16 Rc3/4 Rc1/2 110 42 33 10 71 14 40 28 304 289 274 224 64 25 40 85 115 16 10 4 14
32 DS-XF32-15 19 Rc1 Rc1/2 119 44 38 11 82 18 48 47 311 296 295 226 59.5 32 44 100 140 18 12 4 18
40 DS-XF40-20 25 Rc1-1/4 Rc3/4 125 60 43 10 92 20 50 48 364 346 339 264 71 38 49 110 150 18 12 4 18
50 DS-XF50-25 31 Rc1-1/2 Rc1 167 54 51 10 95 18 42 49 370 350 343 266 68 50 60 125 165 20 15 4 18
65 DS-XF65-32 40 Rc2 Rc1-1/4 186 70 62 14 120 20 50 59 422 394 383 295 72 65 75 145 185 20 18 4 18
80 DS-XF80-40 46 Rc2-1/2 Rc2 207 75 72 16 130 24 54 71 482 446 430 319 75 75 90 160 200 20 20 8 18
