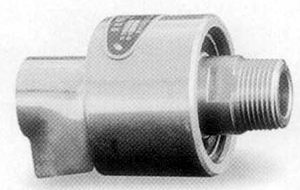

HD/HD-F型旋轉接頭

結構簡介：
   空心軸（10）通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件；密封結構綜合了Q型（內裝式密封）和D型旋轉接頭（滾動軸承支承）結構的特點，并采用了平衡式密封設計，使工作壓力對密封環（6）兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命；滾動軸承（8）對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小、重量輕，因此可適用于較高轉速條件下。另外，殼體（1）上設有觀察孔，通過它可觀察密封的泄漏情況和磨損情況。

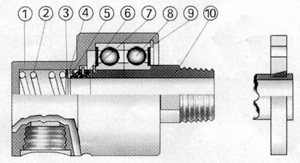

1、殼體  　　　2、彈簧　  3、彈簧墊 　 4、平膠墊  5、輔助密封圈  6、密封環  7、軸用擋圈  8、軸承     9、孔用擋圈  　10、空心軸


訂貨時注意事項：
　1、型號說明
　　HD--合金殼體結構，單向螺紋連接式；
　　HD-F--合金殼體結構，單向法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：1000RPM
　最高溫度：100℃
　最高壓力：1.0MPa
　適用介質：水、鹽水、空氣等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

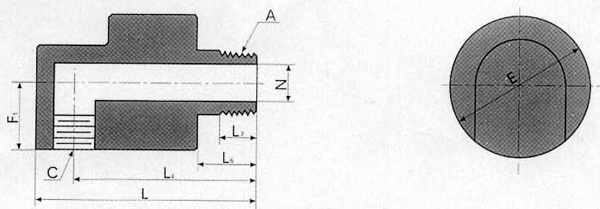

HD型旋轉接頭
規格 型號 A C E F1 L L4 L6 L7 N
6 HD-6 R1/8 Rc1/8 39 20 76 66 22 12 5
8 HD-8 R1/4 Rc1/4 39 20 76 66 22 12 5
10 HD-10 R3/8 Rc3/8 55 28 105 90 30 15 8
15 HD-15 R1/2 Rc1-2 55 28 105 90 30 18 12
20 HD-20 R3/4 Rc3/4 62 31 115 95 30 20 16
25 HD-25 R1 Rc1 74 37 125 103 33 20 20
32 HD-32 R1-1/4 Rc1-1/4 90 45 156 128 42 25 30
40 HD-40 R1-1/2 Rc1-1/2 95 48 160 130 40 25 36
50 HD-50 R2 Rc2 122 61 220 182 60 35 48
65 HD-65 R2-1/2 Rc2-1/2 156 78 256 211 68 40 62

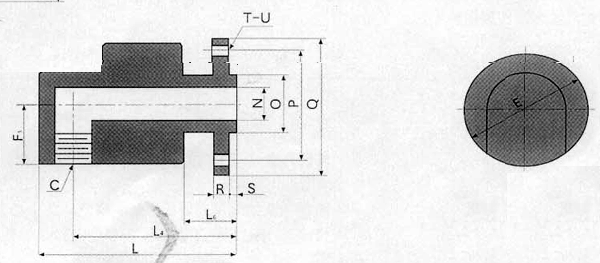

HD-F型旋轉接頭
規格 型號 C E F1 L L4 L6 N O P Q R S T U
10 HD-F10 Rc3/8 55 28 118 103 43 8 20 60 90 14 6 4 14
15 HD-F15 Rc1/2 55 28 118 103 43 12 26 65 95 14 8 4 14
20 HD-F20 Rc3/4 62 31 132 112 47 16 32 75 105 16 8 4 14
25 HD-F25 Rc1 74 37 141 119 49 20 36 85 115 16 10 4 14
32 HD-F32 Rc1-1/4 90 45 171 143 57 30 46 100 140 18 12 4 18
40 HD-F40 Rc1-1/2 95 48 177 147 57 35 52 110 150 18 12 4 18
50 HD-F50 Rc2 122 61 225 187 65 48 60 125 165 20 15 4 18
65 HD-F65 Rc2-1/2 156 78 264 219 76 62 75 145 185 20 18 4 18
