HS-G/HS-GF型旋轉接頭

結構簡介：
空心軸（12）通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件；密封結構綜合了Q型（風內裝式密封）和D型旋轉接頭（滾動軸承支承）的結構特點，并采用了平衡式密封設計，使工作壓力對密封環（8）兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命；滾動軸承（10）對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小、重量輕，因此可適用開較高轉速條件下。另外，殼體（4）上設有觀察孔，通過它可觀察密封的泄漏情況和磨損情況。

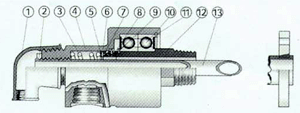

1、彎頭　 2、鎖緊螺母 3、彈簧　　 4、殼體 5、彈簧墊　6、平膠墊　 7、輔助密封圈 8、密封環 9、軸用擋圈 10、軸承　　11、孔用擋圈 12、空心軸 13、內管

訂貨時注意事項：
　1、型號說明
　　HS-G--合金殼體結構，雙向內管固定螺紋連接式；
　　HS-GF--合金殼體結構，雙向內管固定法蘭連接式。
　2、若訂購空心軸或內管螺紋連接式旋轉接頭，請注明螺紋左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。

使用參數：
　最高轉速：100RPM
　最高溫度：100℃
　最高壓力：1.0MPa
　適用介質：水、鹽水、空氣等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

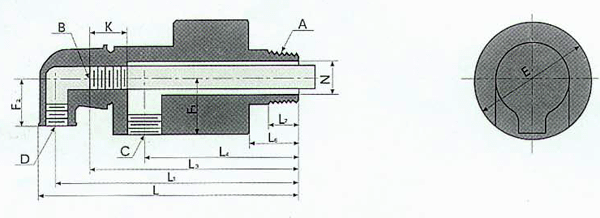

HS-G型旋轉接頭

規格	型號	A	B	C	D	E	F₁	F₂	K	L	L₁	L₃	L₄	L₆	L₇	N
15	HS-G15-6	R1/2	G1/8	Rc1/2	Rc3/8	55	28	25	15	147	135	125	90	30	17	12
20	HS-G20-8	R3/4	G1/4	Rc3/4	Rc1/2	62	31	30	32	170	155	140	95	30	20	16
25	HS-G25-10	R1	G3/8	Rc3/4	Rc1/2	74	37	33	26	175	160	145	103	33	20	20
32	HS-G32-15	R1-1/4	G1/2	Rc1-1/4	Rc1/2	90	45	38	32	211	196	182	148	42	25	30
40	HS-G40-20	R1-1/2	G3/4	Rc1-1/2	Rc3/4	95	48	43	36	232	210	185	130	40	25	35
50	HS-G50-25	R2	G1	Rc1-1/2	Rc1	122	60	51	46	300	278	255	182	60	35	48
65	HS-G60-32	R2-1/2	G1-1/4	Rc2	Rc1-1/4	156	78	62	50	350	325	295	211	68	40	62

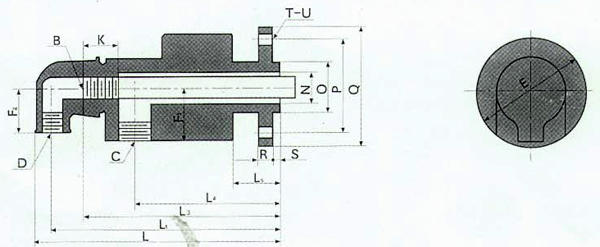

HS-GF型旋轉接頭

規格	型號	B	C	D	E	F₁	F₂	K	L	L₁	L₃	L₄	L₆	N	O	P	Q	R	S	T	U
15	HS-GF15-6	G1/8	Rc1-2	Rc3/8	55	28	25	15	160	148	138	103	43	12	26	65	95	14	8	4	14
20	HS-GF20-8	G1/4	Rc3/4	Rc1/2	62	31	30	32	187	172	157	112	47	16	32	75	105	14	8	4	14
25	HS-GF25-10	G3/8	Rc3/4	Rc1/2	74	37	33	26	190	175	160	118	49	20	36	85	115	16	10	4	14
32	HS-GF32-15	G1/2	Rc1-1/4	Rc1/2	90	45	38	32	226	211	197	143	57	30	46	100	140	18	12	4	18
40	HS-GF40-20	G3/4	Rc1-1/2	Rc3/4	95	48	43	36	249	227	202	147	57	35	52	110	150	18	12	4	18
50	HS-GF50-25	G1	Rc1-1/2	Rc1	122	60	51	46	305	283	260	187	65	48	60	125	165	20	15	4	18
65	HS-GF65-32	G1-1/4	Rc2	Rc1-1/4	156	78	62	50	358	333	303	219	76	62	75	145	185	20	18	4	18
