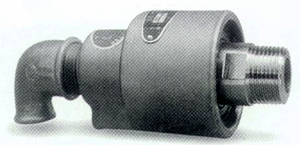

HS-X/HS-XF型旋轉接頭


結構簡介：
   空心軸（12）通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件；密封結構綜合了Q型（風內裝式密封）和D型旋轉接頭（滾動軸承支承）的結構特點，并采用了平衡式密封設計，使工作壓力對密封環（8）兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命；滾動軸承（10）對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小、重量輕，因此可適用開較高轉速條件下。另外，殼體（4）上設有觀察孔，通過它可觀察密封的泄漏情況和磨損情況。

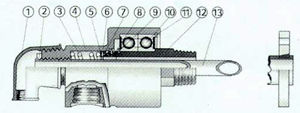

1、彎頭  　　2、鎖緊螺母  3、彈簧  　　　4、殼體   5、彈簧墊　　6、平膠墊  　7、輔助密封圈  8、密封環
9、軸用擋圈  10、軸承  　11、孔用擋圈  12、空心軸  13、內管


訂貨時注意事項：
1、型號說明
HS-X合金殼體結構，雙向內管旋轉螺紋連接式；
HS-XF合金殼體結構，雙向內管旋轉法蘭連接式。
2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
3、旋轉接頭的使用必須配用金屬軟管。
4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
5、特殊要求請注明。


使用參數：
　最高轉速：1000RPM
　最高溫度：100℃
　最高壓力：1.0MPa（標準型）
　適用介質：水、鹽水、空氣等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

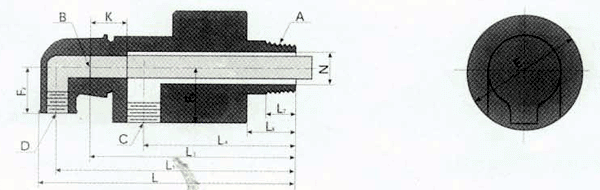

HS-X型旋轉接頭
規格 型號 A B C D E F1 F2 K L L1 L3 L4 L6 L7 N
15 HS-X15-6 R1/2 10 Rc1-2 Rc3/8 55 28 25 15 147 135 125 90 30 17 12
20 HS-X20-8 R3/4 12 Rc3/4 Rc1/2 62 31 30 32 170 155 140 95 30 20 16
25 HS-X25-10 R1 16 Rc3/4 Rc1/2 74 37 33 26 175 160 145 103 33 20 20
32 HS-X32-15 R1-1/4 20 Rc1-1/4 Rc1/2 90 45 38 32 211 196 182 128 42 25 30
40 HS-X40-20 R1-1/2 25 Rc1-1/2 Rc3/4 95 48 43 36 232 210 185 130 40 25 35
50 HS-X50-25 R2 32 Rc1-1/2 Rc1 122 60 51 46 300 278 255 182 60 35 48
65 HS-X65-32 Rc2-1/2 40 Rc2 Rc1-1/4 156 78 62 50 350 325 295 211 68 40 62

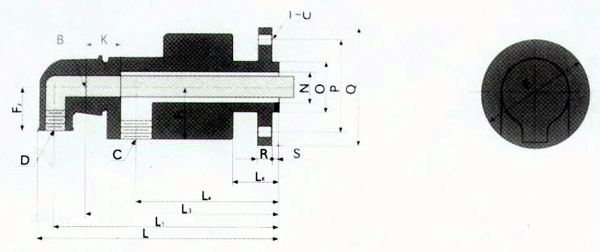

HS-XF型旋轉接頭
規格 型號 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
15 HS-XF15-6 10 Rc1-2 Rc3/8 55 28 25 15 160 148 138 103 43 12 26 65 95 14 8 4 14
20 HS-XF20-8 12 Rc3/4 Rc1/2 62 31 30 32 187 172 157 112 47 16 32 75 105 14 8 4 14
25 HS-XF25-10 16 Rc3/4 Rc1/2 74 37 33 26 190 175 160 118 49 20 36 85 115 16 10 4 14
32 HS-XF32-15 20 Rc1-1/4 Rc1/2 90 45 38 32 226 211 197 143 57 30 46 100 140 18 12 4 18
40 HS-XF40-20 25 Rc1-1/2 Rc3/4 95 48 43 36 249 227 202 147 57 35 52 110 150 18 12 4 18
50 HS-XF50-25 30 Rc1-1/2 Rc1 122 60 51 46 305 283 260 187 65 48 60 125 165 20 15 4 18
65 HS-XF65-32 40 Rc2 Rc1-1/4 156 78 62 50 358 333 303 219 76 62 75 145 185 20 18 4 18
