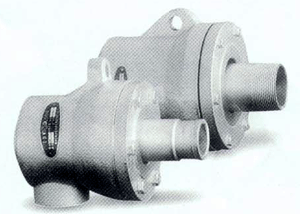

Q1D/Q1D-F型旋轉接頭


結構簡介：

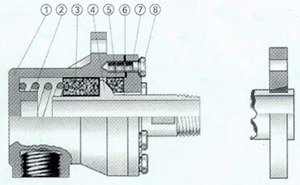

   其為Q型系列旋轉接頭的派生類型，結構更簡單、體積更小、重量更輕、密封性能穩定、維護方便，也是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（4）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（7）和浸漬碳石墨球面密封環（5）共同組成可靠的動密封磨擦副，球面密封環在其殼體（1）內的環形空間中滑動，加之無油軸承（3）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（2）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕了磨擦和磨損延長了使用壽命。

　　1、殼體     2、彈簧         3、無油軸承
　　4、外管體   5、球面密封環   6、密封墊
　　7、底蓋　   8、螺栓


訂貨時注意事項：
 　1、型號說明
　　Q1D--球面密封派生結構，單向流通螺紋連接式；
　　Q1D-F--球面密封派生結構，單向流通法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明外管體螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa（標準型）
　適用介質：水、熱水、蒸汽、導熱油等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

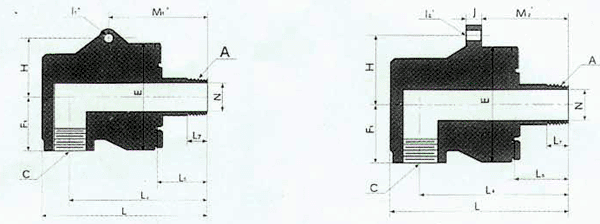

Q1D型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向轉孔
規格 型號 A C E F1 H I1 I2 J L L4 L5 L7 M1 M2 N
20 Q1D20 R3/4 Rc3/4 96 48 48 12 - - 141 118 40 20 89 - 1-
32 Q1D32 R1-1/4 Rc1-1/4 120 63 70 - 14 16 194 152 58 25 - 94 30
40 Q1D40 R1-1/2 Rc1-1/2 130 70 78 - 16 22 220 187 69 30 - 125 38
50 Q1D50 R2 Rc2 160 80 80 18 - - 239 194 65 32 133 - 48

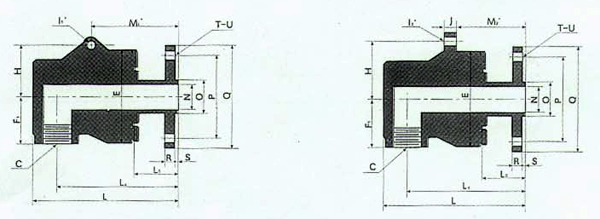

Q1D-F型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向轉孔
規格型號 C E F1 HI1I2 J L L4 L5M1 M2N O PQ RS T U
20Q1D-F20 R3/4 96 48 4812- - 156 133 55104 -18 27 75105 168 4 14
32Q1D-F32 R1-1/4 120 63 70-14 16 198 156 62- 9830 42 100140 1812 4 18
40Q1D-F40 R1-1/2 130 70 78-16 22 220 187 69- 12538 48 110150 1812 4 18
50Q1D-F50 R2 160 80 8018- - 244 199 70138 -48 60 125165 2015 4 18
