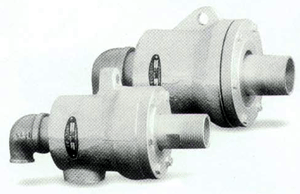

Q1S-G/Q1S-GF型旋轉接頭

結構簡介：
   其為Q型系列旋轉接頭的派生類型，結構更簡單、體積更小、重量更輕、密封性能穩定、維護方便，也是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（5）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（8）和浸漬石墨球面密封環（6）共同組成密封可靠的動密封磨擦副，球面密封環有其殼體（2）內的環形空間中滑動，加之無油軸承（4）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（3）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。

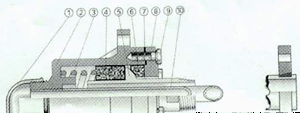

1、彎頭  　　2、殼體 　　 　3、彈簧   4、無油軸承  5、外管體　  6、球面密封環  7、密封墊  8、底蓋
9、螺栓  　　10、內管


　訂貨時注意事項：
　　1、型號說明
　　　Q1S-G--球面密封派生結構，雙向流通內管固定螺紋連接式；
　　　Q1S-GF--球面密封派生結構，雙向流通內管固定法蘭連接式。
　　2、若訂購外管體或內管螺紋連接式旋轉接頭，請注明其螺紋的左、右旋向。
　　3、旋轉接頭的使用必須配用金屬軟管。
　　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　　5、特殊要求請注明。


　使用參數：
 　　最高轉速：100RPM
　　最高溫度：220℃
　　最高壓力：1.8MPa
　　適用介質：水、熱水、蒸汽、導熱油等。
　注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。


Q1S-G型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向止轉孔。

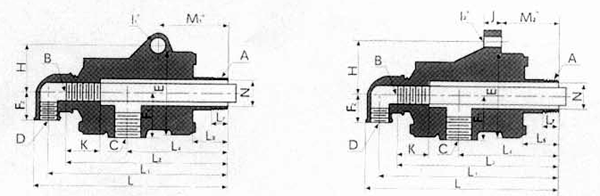

規格 型號 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 Q1S-G20-8 R3/4 G1/4 Rc3/4 Rc1/2 96 48 30 48 12 - - 35 195 180 166 118 40 20 89 - 18
32 Q1S-G32-15 R1-1/4 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 16 47 250 235 219 152 58 25 - 94 30
40 Q1S-G40-20 R1-1/2 G3/4 Rc1-1/4 Rc3/4 130 70 43 78 - 16 22 45 291 273 254 187 69 30 - 125 38
50 Q1S-G50-25 R2 G1 Rc1-1/2 Rc1 160 80 51 80 18 - - 36 311 291 270 194 65 32 133 - 48

Q1S-GF型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向止轉孔。

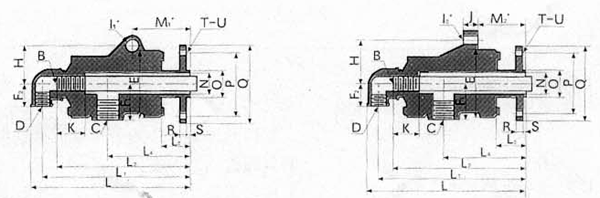

規格 型號 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
20 Q1S-GF20-8 G1/4 Rc3/4 Rc1/2 96 48 30 48 12 - - 35 195 180 166 118 40 89 - 18 27 75 105 16 8 4 14
32 Q1S-GF32-15 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 16 47 250 235 219 152 58 - 94 30 42 100 140 18 12 4 18
40 Q1S-GF40-20 G3/4 Rc1-1/4 Rc3/4 130 70 43 78 - 16 22 45 291 273 254 187 69 - 125 38 48 110 150 18 12 4 18
50 Q1S-GF50-25 G1 Rc1-1/2 Rc1 160 80 51 80 18 - - 36 311 291 270 194 65 133 - 48 60 125 165 20 15 4 18
