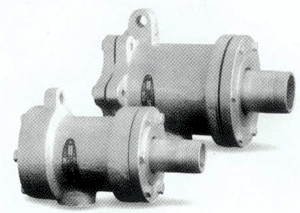

QD/QD-F型旋轉接頭

結構簡介：

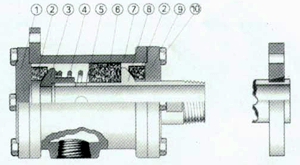

   其結構簡介、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（8）直接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（9）底平面和浸漬石墨球面密封環（2），共同組成密封可靠的動密封磨擦副；密封環在其殼體（7）內的環形空間中滑動，加之無油軸承（6）與殼體的緊密配體，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（4）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。

1、端蓋 　 　2、球面密封環  3、彈簧座 　 4、彈簧  5、彈簧墊  　6、無油軸承 　 7、殼體 　　 8、外管體  9、底蓋  　　10、螺栓


訂貨時注意事項：
　1、型號說明
　　QD--球面密封結構，單向螺紋連接式；
　　QD-F--球面密封結構，單向法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明螺紋左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

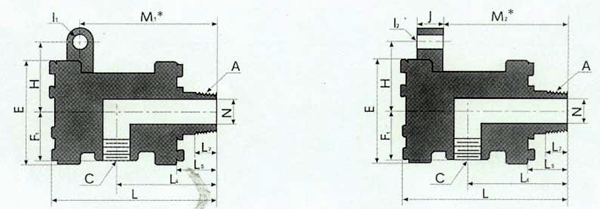

QD型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向止轉孔。
規格 型號 A C E F1 H I1 I2 J L L4 L5 L7 M1 M2 N
32 QD32 R1-1/4 Rc1-1/4 120 63 70 - 14 20 227 158 56 25 - 174 30
40 QD40 R1-1/4 Rc1-1/2 161 74 75 - 14 20 257 176 60 30 - 204 38
50 QD50 R2 Rc2 160 78 100 - 20 25 272 186 65 30 - 217 48
65 QD65 R2-1/2 Rc2-1/2 190 90 95 20 - - 275 190 80 40 212 - 64

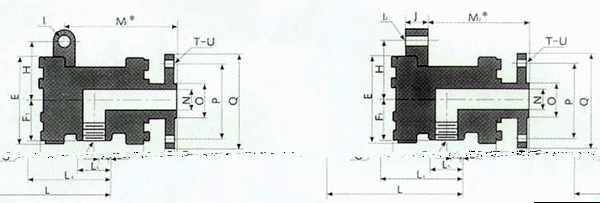

QD-F型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向止轉孔。
規格 型號 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
32 QD-F32 Rc1-1/4 120 63 70 - 14 20 233 164 62 - 180 30 42 100 140 18 12 4 18
40 QD-F40 Rc1-1/2 161 74 75 - 14 20 257 176 60 - 204 38 48 110 150 18 12 4 18
50 QD-F50 Rc2 160 78 100 - 20 25 277 191 70 - 222 48 60 125 165 20 15 4 18
65 QD-F65 Rc2-1/2 190 90 95 20 - - 285 200 90 212 - 64 78 145 85 20 18 4 18
