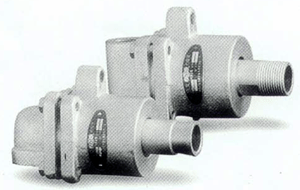

QD25/QD-F25  QS-G25/QS-GF25型
旋轉接頭

結構簡介：

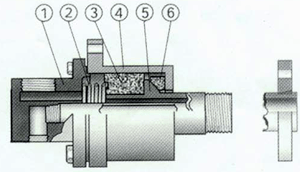

   同結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（5）直接到輥?zhàn)踊蚝嫱采�，為主要的旋轉部件；經過精加工的外管體球面、殼體（4）底平面和浸漬石墨球面密封環（6），共同組成密封可靠的動密封磨擦副；密封環在其殼體內的環形空間中滑動，加之無油軸承（3）與殼體的緊密配體，使放置接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（2）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。

　　1、端蓋       2、彈簧       3、無油軸承
　 　4、殼體　　　 5、外管體   　6、球面密封環


訂貨時注意事項：
　1、型號說明：Q--球面密封結構；D--單向流通式；S--雙向流通式；G--內管固定式；F--法蘭連接式（指外管連接方式，螺紋連接式不標注）。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

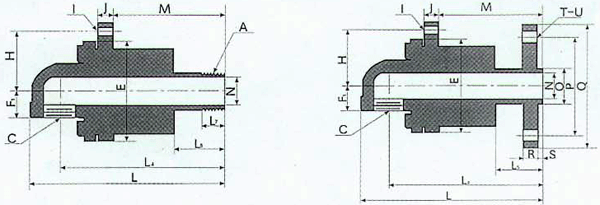

QD25/QD-F25型旋轉接頭
規格 型號 A C E F1 H I J L L4 L5 L7 M N O P Q R S T U
25 QD25 R1 Rc 108 45 54 11 15 183 161 48 25 106 25 - - - - - -
25 QD-F25 - Rc1 108 45 54 11 15 187 165 52 - 110 25 33.5 85 115 16 8 4 14

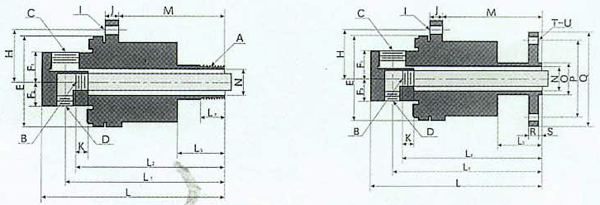

QS-G25/QS-GF25型旋轉接頭
規格 型號 A B C D E F F H I J K L L1 L2 L5 L7 M N O P Q R S T U
25 QS-G25-10 R1 G1/4 Rc3/4 Rc1/2 108 38.5 32 54 11 15 12 182 162 152 48 25 106 25 - - - - - - -
25 QS-GF2-105 - G1/4 Rc3/4 Rc1/2 108 38.5 32 54 11 15 12 186 166 156 52 - 110 25 33.5 85 115 16 8 4 14
