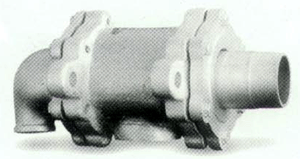

QS-G/QS-GF型旋轉接頭

結構簡介：

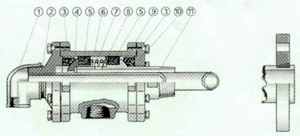

   其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（9）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（10）底平面和浸漬石墨球面密封環在其殼體（6）內的環形空間中滑動，加之無油軸承（5）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（7）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。另外，殼體上采用雙耳支承，使大規格旋轉接頭支承更平穩，密封更穩定。

1、彎頭 　 　2、端蓋 　 3、球面密封環 　 4、彈簧座  5、無油軸承  6、殼體 　 7、彈簧 　　　　 8、彈簧墊  9、外管體  　10、底蓋  11、內管


訂貨時注意事項：
　1、型號說明
　　QS-G--球面密封結構，雙向流通內管固定螺紋連接式；
　　QS-GF--球面密封結構，雙向流通內管固定法蘭連接式。
　2、若訂購外管體或內管螺紋連接式旋轉接頭，請注明螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、熱水、蒸汽、導熱油等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

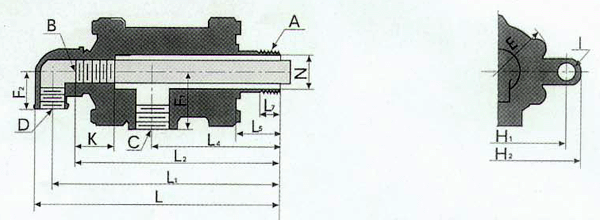

QS-G型旋轉接頭
規格 型號 A B C D E F1 F2 H1 H2 I K L L1 L2 L4 L5 L7 N
65 QS-GF65-32 R2-1/2 G1-1/4 Rc2-1/2 Rc1-1/4 190 85 62 220 270 20 50 428 402 302 195 80 40 64
80 QS-GF80-40 R3 G1-1/2 Rc2-1/2 Rc2 230 110 72 300 355 26 65 500 465 354 220 85 45 75
100 QS-GF100-65 R4 G2-1/2 Rc2-1/2 Rc2-1/2 261 120 90 300 354 26 63 525 483 372 265 87 45 97

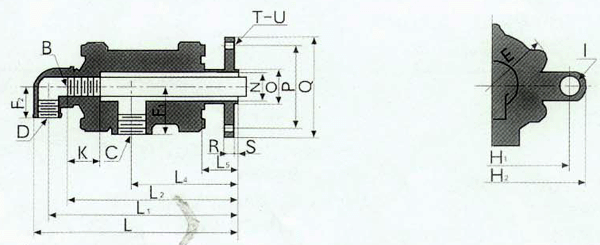

QS-GF型旋轉接頭
規格 型號 B C D E F1 F2 H1 H2 I K L L1 L2 L4 L5 N O P Q R S T U
65 QS-GF65
-32		 G1-1/4 Rc2-1/2 Rc1-1/4 190 85 62 220 270 20 50 428 402 302 195 80 64 78 145 185 20 18 4 18
80 QS-GF80
-40		 G1-1/2 Rc2-1/2 Rc2 230 110 72 300 355 26 65 500 465 354 220 85 75 90 160 200 20 20 8 18
100 QS-GF100
-65		 G2-1/2 Rc2-1/2 Rc2-1/2 261 120 90 300 354 26 63 525 483 372 265 87 97 112 180 220 22 22 8 18
