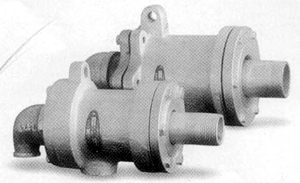

QS-G/QS-GF型旋轉接頭

結構簡介：

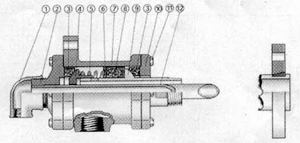

   其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（9）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（10）底平面和浸漬石墨球面密封環（3），共同組成密封可靠的動密封磨擦副；球面密封環有其殼體（7）內的環形空間中滑動，加之無油軸承（8）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（5）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。

1、彎頭  　　2、端蓋  　3、球面密封環  4、彈簧座  5、彈簧  　　6、彈簧墊  7、殼體  　　　8、無油軸承  9、外管體  　10、底蓋 　11、螺栓　　　 12、內管


訂貨時注意事項：
　1、型號說明
　　QS-G--球面密封結構，雙向流通內管固定螺紋連接式；
　　QS-GF--球面密封結構，雙向流通內管固定法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、鹽水、空氣。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

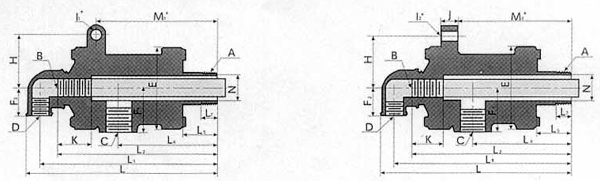

QS-G型旋轉接頭
規格 型號 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
32 QS-G32-15 R1-1/2 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 20 25 279 265 252 158 56 25 - 174 30
40 QS-G40-20 R1-1/2 G3/4 Rc1-1/4 Rc3/4 161 74 43 75 - 14 20 25 315 297 278 176 60 30 - 204 38
50 QS-G50-25 R2 G1 Rc1-1/2 Rc1 160 78 51 100 - 20 25 30 350 328 310 186 65 30 - 217 48
65 QS-G65-32 R2-1/2 G1-1/4 Rc2 Rc1-1/4 190 90 62 95 20 - - 35 368 342 320 190 80 40 212 - 64

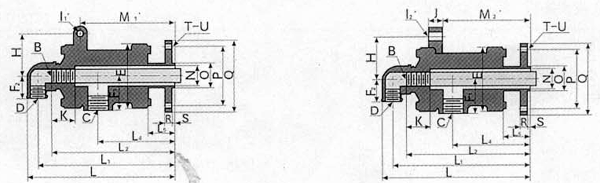

QS-GF型旋轉接頭
規格 型號 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
32 QS-GF32-15 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 20 25 285 271 258 164 62 - 180 30 42 100 140 18 12 4 18
40 QS-GF40-20 G3/4 Rc1-1/4 Rc3/4 161 74 43 75 - 14 20 25 315 297 278 176 60 - 204 38 48 110 150 18 12 4 18
50 QS-GF50-25 G1 Rc1-1/2 Rc1 160 78 51 100 - 20 25 30 355 333 315 191 70 - 222 48 60 125 165 20 15 4 18
65 QS-GF65-32 G1-1/4 Rc2 Rc1-1/4 190 90 62 95 20 - - 35 378 352 330 200 90 222 - 64 78 145 185 20 18 4 18
