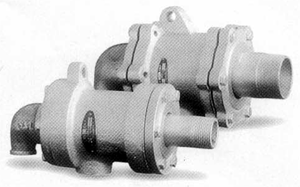

QS-X/QS-XF型旋轉接頭

結構簡介：

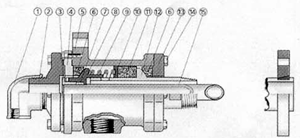

   其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體（12）直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋（13）底平面和浸漬石墨球面密封環（6），共同組成密封可靠的動密封磨擦副；球面密封環在其殼體（5）內的環形空間中滑動，加之無油軸承（11）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（9）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度，形成一層很薄的液膜，提供密封和潤滑，從而減輕摩擦和磨損，延長了使用壽命。

1、彎頭  　2、端蓋 　　　 3、填料壓蓋　  4、中蓋　  5、殼體　　6、球面密封環  7、密封填料 　 8、彈簧座  9、彈簧  　10、彈簧墊  　11、無油軸承  12、外管體  13、底蓋 　14、螺栓  　　15、內管


訂貨時注意事項：
　1、型號說明
　　QS-X--球面密封結構，雙向流通內管旋轉螺紋連接式；
　　QS-XF--球面密封結構，雙向流通內管旋轉法蘭連接式。
　2、若訂購螺紋連接式旋轉接頭，請注明外管體螺紋的左、右旋向。
　3、旋轉接頭的使用必須配用金屬軟管。
　4、訂購時，應根據應用情況，配備一定數量的易損件--球面密封環。
　5、特殊要求請注明。


使用參數：
 　最高轉速：100RPM
　最高溫度：220℃
　最高壓力：1.8MPa
　適用介質：水、熱水、蒸汽、導熱油等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。在特殊條件下，請與我單位聯系。

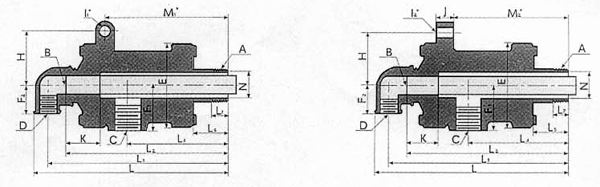

QS-X型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向止轉孔。
規格 型號 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
32 QS-X32-15 R1-1/4 19 Rc1 Rc1/2 120 63 38 70 - 14 20 50 294 280 220 158 56 25 - 174 30
40 QS-G40-20 R1-1/2 25 Rc1-1/4 Rc3/4 161 74 43 75 - 14 20 50 332 315 250 176 60 30 - 204 38
50 QS-G50-25 R2 31 Rc1-1/2 Rc1 160 78 51 100 20 - - 52 370 348 265 186 65 30 220 - 48

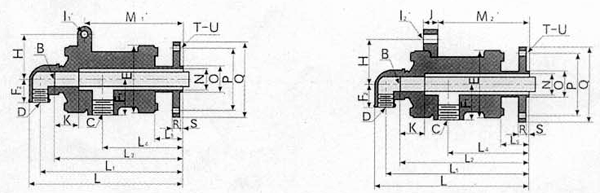

QS-X型旋轉接頭  *某些規格為軸向止轉孔，某些規格為徑向止轉孔。
格 型號 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
32 QS-XF32-15 19 Rc1 Rc1/2 120 63 38 70 - 14 20 50 300 286 228 164 62 - 180 30 42 100 140 18 12 4 18
40 QS-XF40-20 25 Rc1-1/4 Rc3/4 161 74 43 90 - 14 20 50 332 315 250 176 60 - 204 38 48 110 150 18 12 4 18
50 QS-XF50-25 31 Rc1-1/2 Rc1 160 78 51 100 20 - - 52 375 353 270 191 70 220 - 48 60 125 165 20 15 4 18
