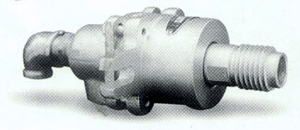

結構簡介：

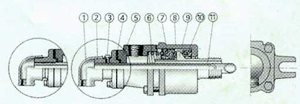

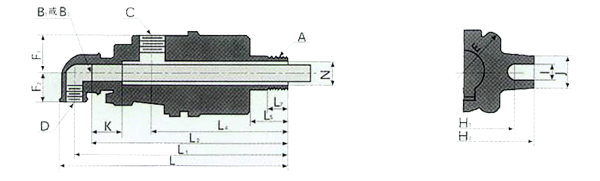

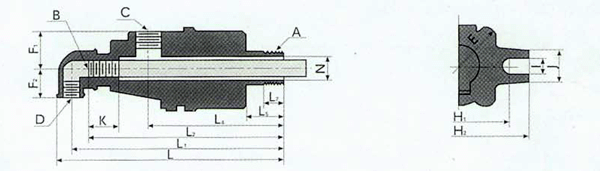

該旋轉接頭是專門為適應印染行業烘筒特點和要求而設計的，是其它供汽接頭的理想替代品。結構簡單，密封性能穩定、維護方便。其結構如圖所示：外管體（9）直接接到輥?zhàn)踊蚝嫱采�，為主要的旋轉部件；經過精加工的外管體球面、殼體（8）底平面和浸漬石墨球面密封環（10）共同組成密封可靠的動密封磨擦副；球面密封環在其殼體內的環形空間中滑動，加之無油軸承（7）與殼體的緊密配合，使旋轉接頭自同支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧（6）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可能過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、水或其它介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕磨擦和磨損，延長了使用壽命。另外，殼體上設置了適合印染烘筒結構的雙支耳止轉爪，方便了原供汽接頭的更替和安裝。 |
